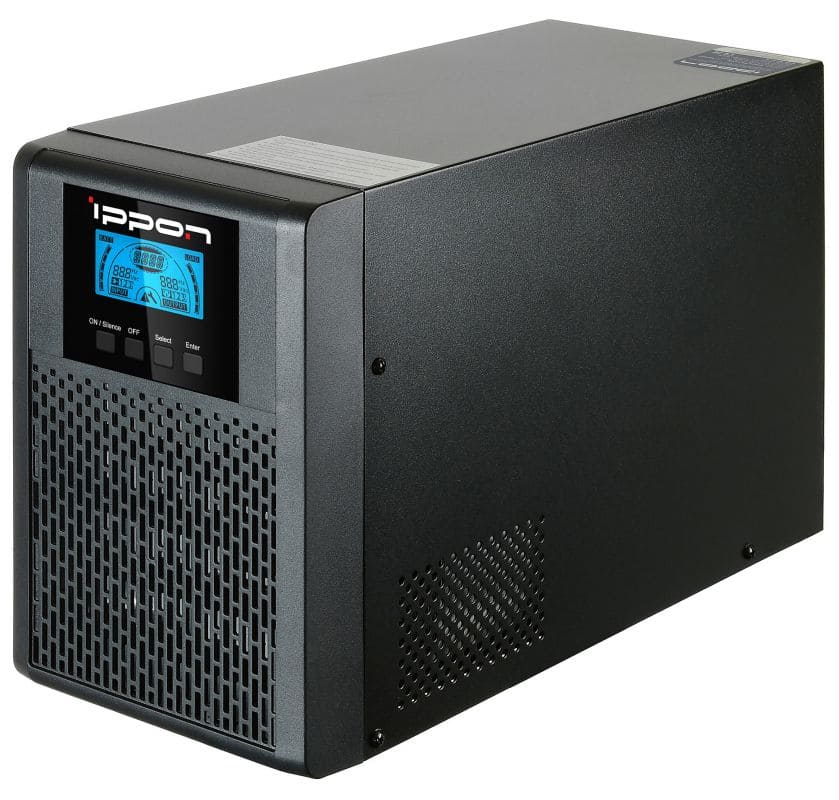

ИБП Ippon Innova G2 3000

On-line ИБП Ippon Innova G2 3000 оборудован разъемами IEC C13 на восемь потребителей работает по схеме двойного преобразования тока, устраняющей погрешности электросети: последовательное преобразование переменного тока в постоянный и обратно обеспечивает на выходе ток чистой синусоидальной формы. Подает сетевое питание к потребителям без переключения на батареи в интервале входного напряжения 100 ~ 300 В при нагрузке 50 %, 176 ~ 300 В — 100 %. Полная мощность — 3000 ВА, активная — 2700 Вт.

Режимы:

• Рабочий (питание от сети).
• Резервный (питание от батарей).
• Байпас (защита от перегрузок).
• EPO — аварийное отключение питания.
• ECO — экономичный (подача напряжения напрямую от сети без трансформации, только при стабильной сети).
• CVCF (конвертера, преобразователя частоты) с нагрузкой до 60 % от возможной.
• Тестирование аккумуляторов.
• Нагрузка отключена.
• Неисправность.

Функциональность

Предусмотрены настройка параметров через LCD-дисплей, Smart Battery, принудительное охлаждение (регулируемая скорость вентилятора), подключение дополнительных резервных модулей (72 В DC) для повышения автономности, защита от:

• Перегрузки в линейном режиме — переключением в режим байпаса: при нагрузке 105 ~ 130 % — через 60 с., 130 ~ 150 % — через 10 с., выше 150 % — через 300 мс.
• Перегрузки в резервном режиме — отключением: при нагрузке 105 ~ 130 % — через 10 с., 130 ~ 150 % — через 1 с., выше 150 % — через 300 мс.
• Перегрузки в режиме байпаса — отключением: при 130 ~ 180 % — через 1 мин., выше 180 % — через 300 мс.
• Цепей от короткого замыкания — автоматическим размыкателем.
• Высоковольтных выбросов.
• Глубокой зарядки батарей — отключением: при напряжении 10.7 В (одной АКБ) и нагрузке до 30%, 10.2 В — до 70 %, 9.5 В — более 70 %.

Источник резервного режима ИБП — шесть свинцово-кислотных батарей емкостью 9 А·ч с моментальным переключением из режима инвертора в режим батареи и обратно, из режима инвертора в режим байпаса — за 4 мс. Время работы от батарей при полной загрузке — 3.5 мин. Продолжительность восстановления заряда АКБ от 0 % до 90 % — 4 ч.

Основное

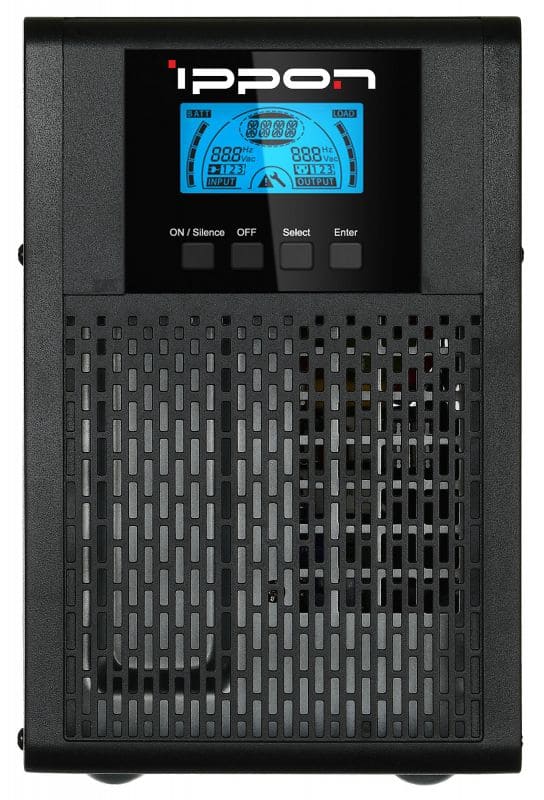

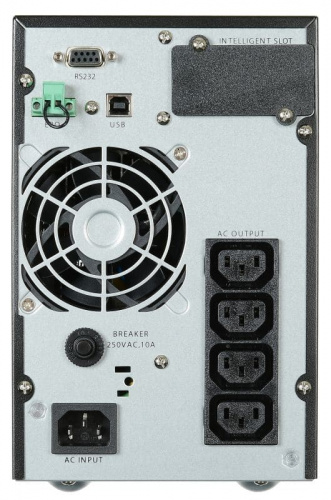

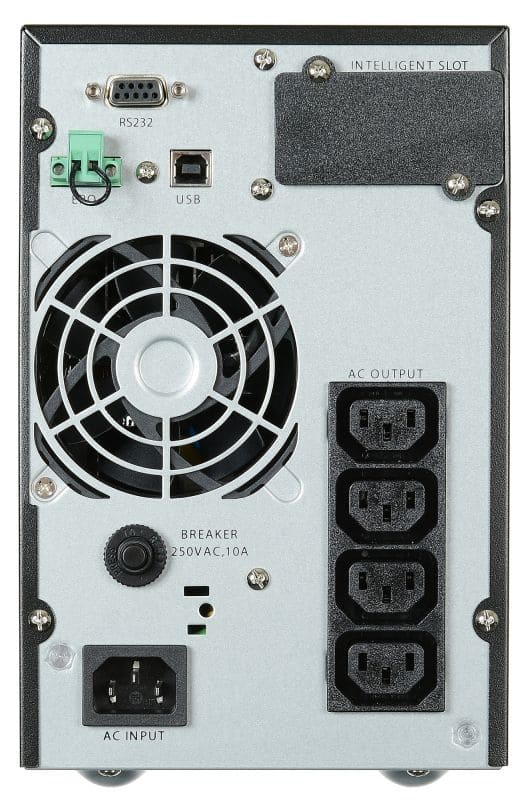

Для визуального и аудиоконтроля за работой ИБП (напряжение, режим, нагрузка, оценка остаточного заряда АКБ etc) предусмотрены графический ЖК-дисплей и звуковые сигналы (отключаемые), для подключения карт расширения (SNMP или AS400) — универсальный слот. Внешние интерфейсы: RS-232, сухие контакты, USB, контакты EPO. Рабочие температуры — 0 ºС… +40 ºС, защита корпуса от пыли и влаги — IP20. Размер — 190×327×399 мм, вес — 22.7 кг.
