ИБП Ippon Smart Winner II 1000

Линейно-интерактивный ИБП Ippon Smart Winner II 1000 рассчитан на четыре устройства с подключением через разъемы IEC C13. Форма выходного сигнала — чистая синусоида. Номинальная мощность — 1000 ВА, активная — 900 Вт.

UPS поддерживает режимы:

• Нормального диапазона (питание от сети) при отклонении сетевого напряжения не более ±20 % от номинального значения.
• Расширенного диапазона (питание от сети) при отклонении напряжения сети в диапазоне -30 %... +20 % от номинала.
• Резервный (питание от батарей).
• Генератора в диапазоне частот 40 ~ 70 Гц.
• Тестирования батарей.
• Ожидания — ИБП подключен к сети, но выключен, АКБ получают подзарядку при необходимости.

Фильтрация, защита и функции

UPS поддерживает выбор номинального напряжения на выходе — 220 В, 230 В или 240 В, работает в линейном режиме в диапазоне напряжений: для выхода 220 В — 176 ~ 264 В, для 230 В — 184 ~ 276 В, для 240 В — 192 ~ 288 В. При нестабильных параметрах электросети функция AVR стабилизирует выходное напряжение в зависимости от номинального значения: при Uвх >,233 В (243 В, 254 В) понижает напряжение на выходе на 12 % (0.88×Uвх), при Uвх <,198 В (207 В, 216 В) — повышает на 14 % (1.14×Uвх).

Прочие функции:

• Защита от короткого замыкания — ограничение тока и отключение выхода через прошивку.
• Защита от перегрузки в линейном режиме: при возрастании нагрузки >,110 % от допустимой — отключение через 3 мин., >,150 % — через 200 мс.
• Защита от перегрузки в резервном режиме: при нагрузке >,110 % — отключение через 30 с., >,120 % — через 100 мс.
• Защита от глубокого разряда батареи: при нагрузке менее 5 % — отключение через 5 мин. (отключаемая функция).
• Защита от высоковольтных выбросов — рассеивание 405 Дж.
• Горячая замена батарей.
• Холодный старт — запуск ИБП исключительно на заряде батарей.
• Автоматическое определение частоты сетевого тока.
• Smart Battery — подключение к ОС ПК через USB-порт и кабель USB: мониторинг, установка системных сценариев для случаев низкого и критически низкого заряде батарей.
• Автоматическое последовательное самотестирование.
• Автоматическая перезагрузка.

Автономность

Для обеспечения резервного режима Smart Winner II 1000 укомплектован двумя свинцово-кислотными герметичными батареями емкостью 9 А·ч. Время переключения в автономный режим: стандартное — 2 ~ 6 мс., максимальное — 10 мс., в режиме генератора — 13 мс.

Длительность автономной работы:

• ПК с 17" монитором — 62 мин.
• 30 % нагрузка — 20 мин.
• 50 % нагрузка — 10 мин.
• 70 % нагрузка — 5 мин.
• 100 % нагрузка — 3 мин.

Продолжительность восстановления заряда АКБ от 0 % до 90 % — 8 ч.

Основные параметры

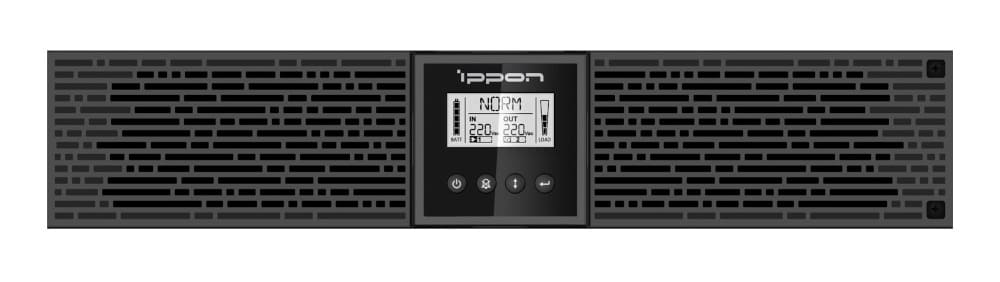

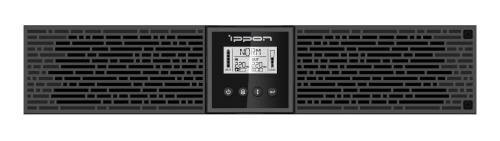

Smart Winner II 1000 оборудован четырьмя функциональными кнопками, ЖК-дисплеем с 2-цветной подсветкой, отображающим данные о напряжении и частоте на входе и выходе, статусе ИБП, уровне заряда батарей, мощности подключенной нагрузки, неисправности. Для экстренного информирования о сбое сетевого электропитания, низком заряде батарей, перегрузке, неисправности etc предусмотрены звуковые сигналы (отключаемая функция).

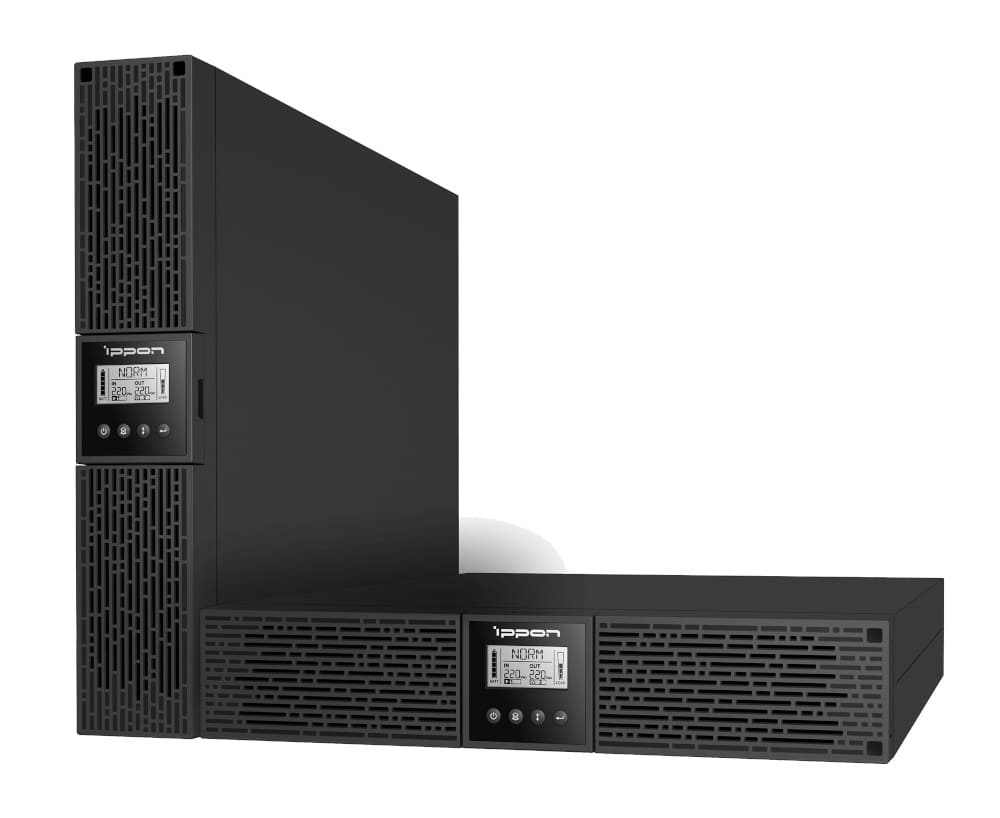

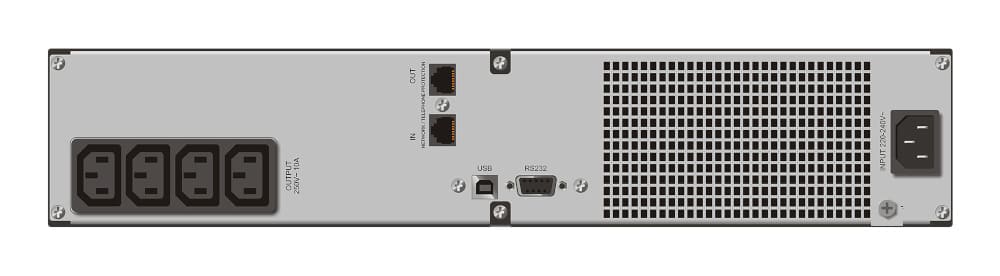

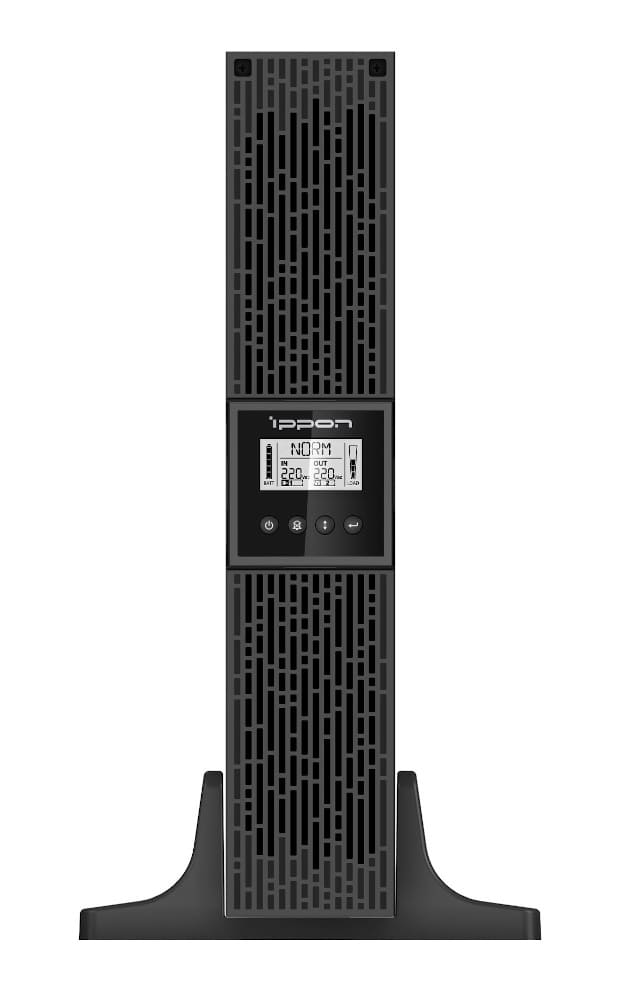

Из интерфейсов на борту: RS-232 и USB — для связи с ПК, RJ-45/RJ-11 — для защиты модемной и компьютерной сети. Предусмотрено принудительное (вентиляторное) охлаждение. Рабочие температуры — 0 ºС… +40 ºС. Доступен горизонтальный монтаж в 19'' стойку (два посадочных места — 2U) или вертикальная напольная установка в подставки. Размер — 438×86.5×436 мм, вес — 13.2 кг.

Стандартная комплектация:

• ИБП Smart Winner II 1000.
• Шнур для подключения к электросети.
• Шнур для подключения нагрузки — 2 шт.
• USB-кабель.
• Подставки для вертикальной установки — 2 шт.
• Монтажные планки с крепежом для установки в стойку — 2 шт.
• Руководство пользователя.
• Гарантийный талон.
