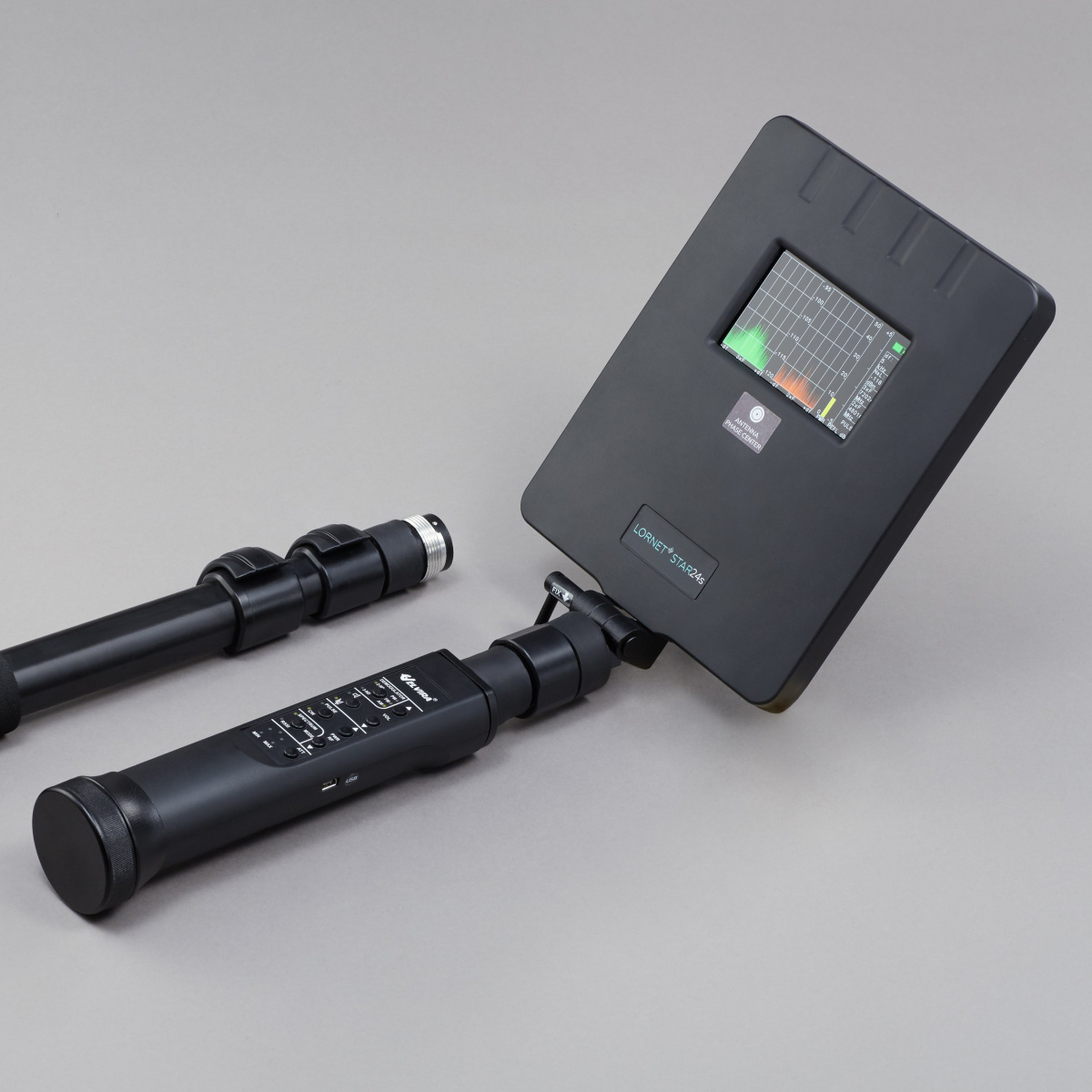

Произвольно конфигурируемый нелинейный локатор ЛОРНЕТ-СТАР 24C

Нелинейный локатор ЛОРНЕТ-СТАР 24C

Диапазон сигнала передатчика 2400МГЦ - общепризнанный стандарт для поиска в помещениях
Обнаружение миниатюрных электронных устройств
Встроенный анализатор спектра 2-й и 3-й гармоник
Совместим с нелинейными локаторами комплекта ЛОРНЕТ СТАР
Прибор способен обнаружить любые электронные устройства, которые могут быть как во включенном состоянии, так и отключенными от источника питания. Анализатор спектра обеспечивает визуальную идентификацию электронных компонентов от ложных полупроводников
Поиск миниатюрных электронных объектов, таких как SIM карты, RFID метки, GPS треккеры
Поиск в помещениях и транспортных средствах устройств перехвата информации, таких как радиомикрофоны, цифровые диктофоны, устройства мобильной связи
Визуальное распознавание электронных компонент от ложных полупроводников

Распознавание (идентификация) полупроводников

Анализатор спектра 2-й и 3-й гармоники - это уникальная разработка производственной фирмы ЭЛВИРА, дающая возможность оператору визуально идентифицировать ложные полупроводники

Возможности

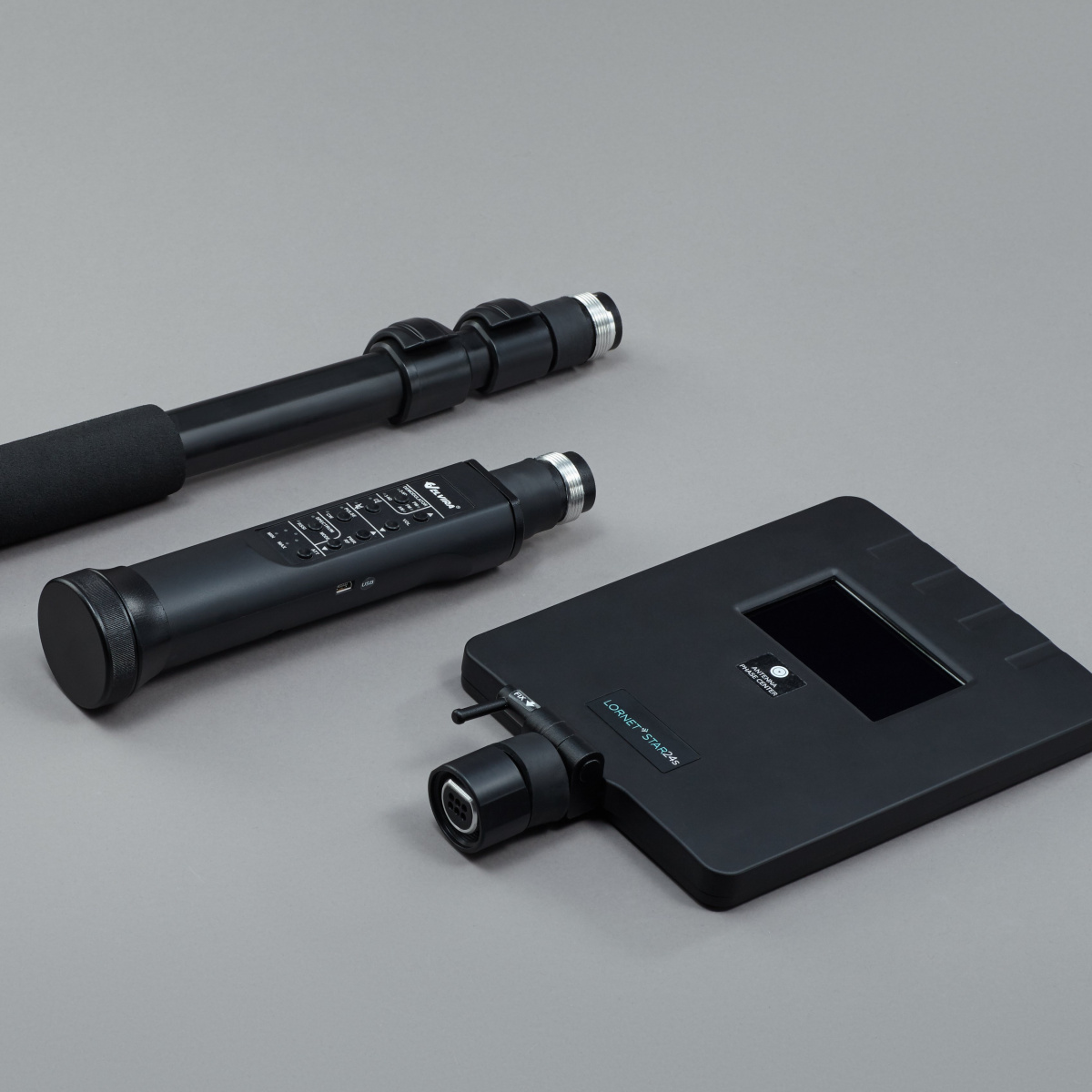

Съемная телескопическая штанга позволяет оператору легко превращать прибор из поискового в досмотровый и обратно

Максимальная эффективность поиска любых электронных устройств в самых сложных условиях при использовании с другими сменными антенными модулями Лорнет Стар

Наличие дополнительного аккумулятора с временем зарядки существенно меньшим времени разряда позволяет при необходимости осуществлять круглосуточную эксплуатацию прибора

Внешний вид прибора напоминает ручной металлодетектор и поэтому удобен для досмотра физических лиц после прохождения рамочного металлодетектора

Малая толщина (22 мм) антенного модуля, компактная конструкция и малый вес прибора позволяют проводить поисковые работы в ограниченном пространстве и труднодоступных местах

Два вида излучаемых сигналов: импульсная модуляция несущей частоты со скважностью 44 (Pulse) и непрерывный сигнал (CW)

Распознавание (идентификация) электронных компонентов от естественных полупроводников (ржавчина, контакты металл-металл и пр.) в режиме CW, путем прослушивания через встроенный громкоговоритель или головные телефоны сигнала с выхода амплитудного детектора при приеме 2-ой и 3-й гармоник

Режим CW может быть использован для выявления работающих аналоговых радиомикрофонов за счет возникновения акустозавязки

Дополнительная оценка уровней 2-ой и 3-й гармоники на слух по частоте следования щелчков, воспроизводимых через встроенный громкоговоритель или беспроводные наушники

Автоматический поиск частотного канала с наименьшим уровнем помех для работы в сложной электромагнитной обстановке

Автоматическая и ручная регулировка выходной мощности

Ручная регулировка чувствительности приемников

КОМПЛЕКТАЦИЯ

Сменный антенный модуль "Лорнет Стар 24C"
Ручка-пульт управления с встроенным контейнером для аккумуляторной батареи
Съемная телескопическая штанга
2 (две) сменные (Li-ion) аккумуляторные батареи (12 В)
Контейнер для зарядки аккумуляторных батарей
Зарядное устройство от сети 220В для аккумуляторных батарей
Головные телефоны

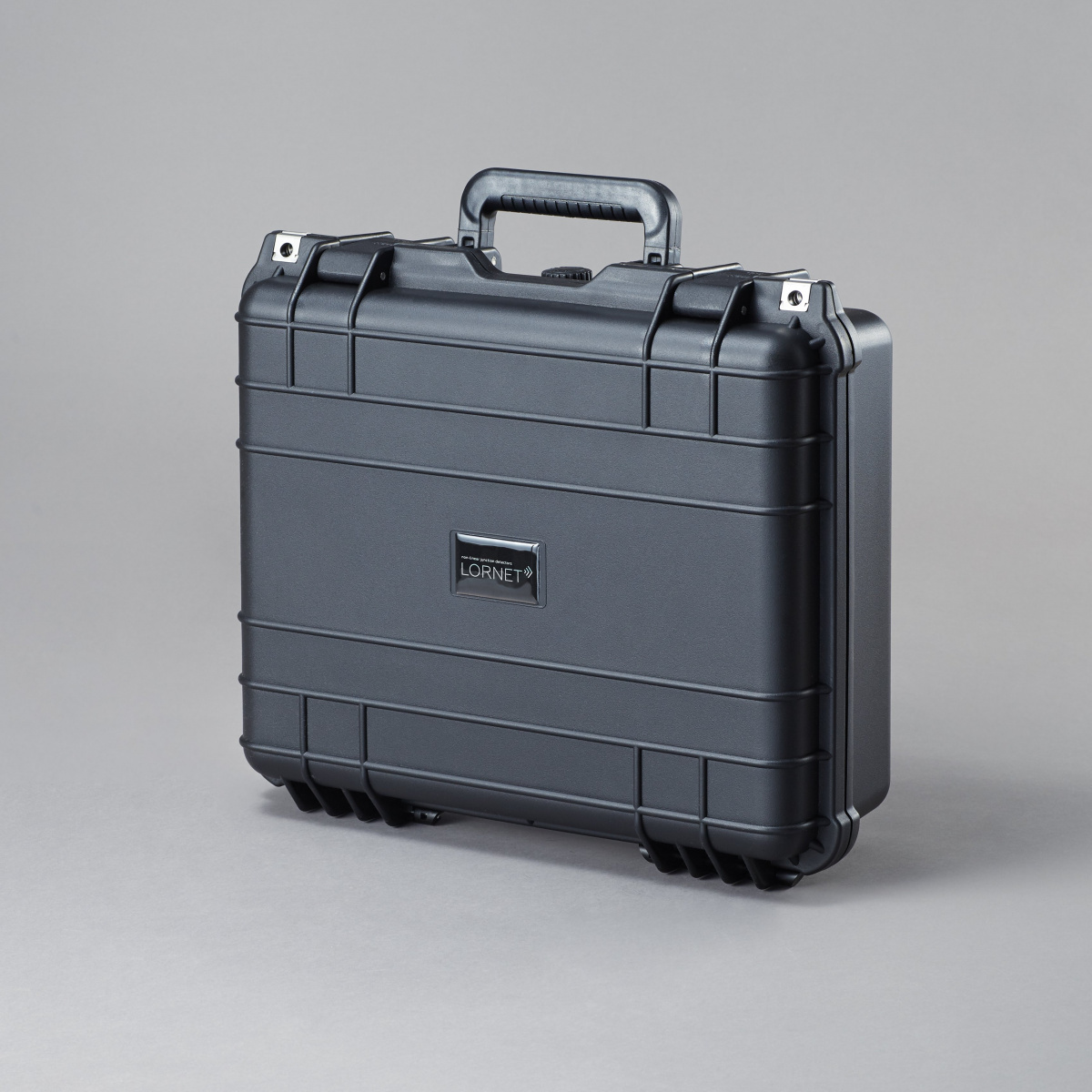

Транспортная сумка-укладка
Документация (руководство оператора, паспорт)

ПРИМЕНЕНИЕ

Контрразведка(TSCM)

Поиск в помещениях, электронных устройств, в том числе малогабаритных (жучки, диктофоны и пр.) находящихся как включенном, так и выключенном состоянии
Поиск в транспортных средствах несанкционированной электроники, в том числе RFID меток, GPS треккеров и пр.
Досмотр людей после рамочного металлодетектора на предмет проноса запрещенной электроники (бескорпусные цифровые диктофоны, SIM карты и пр.)

Антитеррор

Досмотр предметов (посылок, подозрительных сумок и пр.) на наличие электронных компонент взрывных устройств и металлических поражающих элементов

ВОЗМОЖНОСТИ

 Максимальная эффективность поиска любых электронных устройств в самых сложных условиях при использовании с друметалличесихи антенными модулями Лорнет Стар
Наличие дополнительного аккумулятора с временем зарядки существенно меньшим времени разряда позволяет при необходимости осуществлять круглосуточную эксплуатацию прибора
Малая толщина (18 мм) антенного модуля, компактная конструкция и малый вес прибора позволяют проводить поисковые работы в ограниченном пространстве и труднодоступных местах
Два вида излучаемых сигналов: импульсная модуляция несущей частоты со скважностью 44 (Pulse) и непрерывный сигнал (CW)
Распознавание (идентификация) электронных компонентов от естественных полупроводников (ржавщина, контакты металл-металл и пр.) в режиме CW, путем прослушивания через встроенный громкоговоритель или наушники сигнала с выхода амплитудного детектора при приеме 2-ой и 3-й гармоник
Наличие анализатора спектра 2-й и 3-й гармоник обеспечивает визуальный режим распознавания (идентификации) электронных компонентов от естественных полупроводников (ржавщина, контакты металл-металл и пр.), что существенно повышает его эффективность
Досмотр предметов (посылок, подозрительных сумок и пр.) на наличие электронных компонент взрывных устройств и металличесихполнительная оценка уровеней 2-ой и 3-й гармоники на слух по частоте следования щелчков, воспроизводимых через встроенный громкоговоритель или беспроводные наушники
Досмотр предметов (посылок, подозрительных сумок и пр.) на наличие электронных компонент взрывных устройств и металличесихрегулировка выходной мощности
Ручная регулировка чувствительности приемников

 КОМПЛЕКТАЦИЯ

 Сменный антенный модуль "Лорнет Стар 24с"
Ручка-пульт управления с встроенным контейнером для аккумуляторной батареи
Съемная телескопическая штанга
2 (две) сменные (Li-ion) аккумуляторные батареи (12 В)
Контейнер для зарядки аккумуляторных батарей
Зарядное устройство от сети 220В для аккумуляторных батарей
Головные телефоны
Транспортная сумка-укладка
Документация (руководство оператора, паспорт)

 ПРИМЕНЕНИЕ

 Контрразведка(TSCM)
Поиск в помещениях электронных устройств, в том числе малогабаритных (жучки, диктофоны и пр.) находящихся как в включенном, так и выключенном состоянии
Поиск в транспортных средствах несанкционированной электроники, в том числе RFID меток, GPS треккеров и пр.
Досмотр людей после рамочного металлодетектора на предмет проноса запрещенной электроники (бескорпусные цифровые диктофоны, SIM карты и пр.)
Антитеррор
Досмотр предметов (посылок, подозрительных сумок и пр.) на наличие электронных компонент взрывных устройств и металличесих поражающих элементов


Технические характеристики

Передатчик

Диапазон рабочих частот

2395 - 2405 МГц

Два вида излучаемого сигнала:

Pulse - Импульсная модуляция несущей частоты со скважностью:

44

CW - Непрерывное излучение несущей частоты:

Максимальная пиковая мощность излучения в импульсном режиме (Pulse)

10 Вт

Максимальная средняя мощность излучения в импульсном режиме (Pulse)

230 мВт

Максимальная мощность излучения в непрерывном режиме (CW)

300 мВт

Диапазон ручной регулировки мощности

20 дБ

Ширина диаграммы направленности

90 градусов

Приемник

Диапазон частот:

Вторая гармоника

4790 - 4810 МГц

Третья гармоника

7185 - 7215 МГц

Чувстивтельность приемника не хуже

-110 дБм

Динамический диапазон приемного тракта (в том числе аттенюатора)

24 (10) дБ

Количество частотных каналов при автоматическом выборе канала приема

11

Батарея

Аккумулятор литий-ионный:

Напряжением

12 В

Емкостью

7.8 А-ч

Время непрерывной работы при макимальной мощности не менее:

В режиме Pulse

3 часа

В режиме CW

1.5 часа

Габариты и вес

Размеры устройства:

В рабочем состоянии, без телескопической штанги

50х17х5.5 см

В сложенном состоянии, без телескопической штанги

29х17х6.5 см

Размеры телескопической штанги в сложенном состоянии

43х4х4 см

Размеры телескопической штанги в раздвинутом состоянии

99х4х4 см

Вес в рабочем состоянии, без телескопической штанги

800 грамм

Вес телескопической штанги

0.4 кг

Размеры сумки

50х26х12 см

Вес в транспортной упаковке

2.6 кг

Размеры экспортной упаковки

44х38х16 см

Вес в экспортной упаковке

4.5 кг

Условия эксплутатации

Диапазон рабочих температур

от +5 до +40°С
