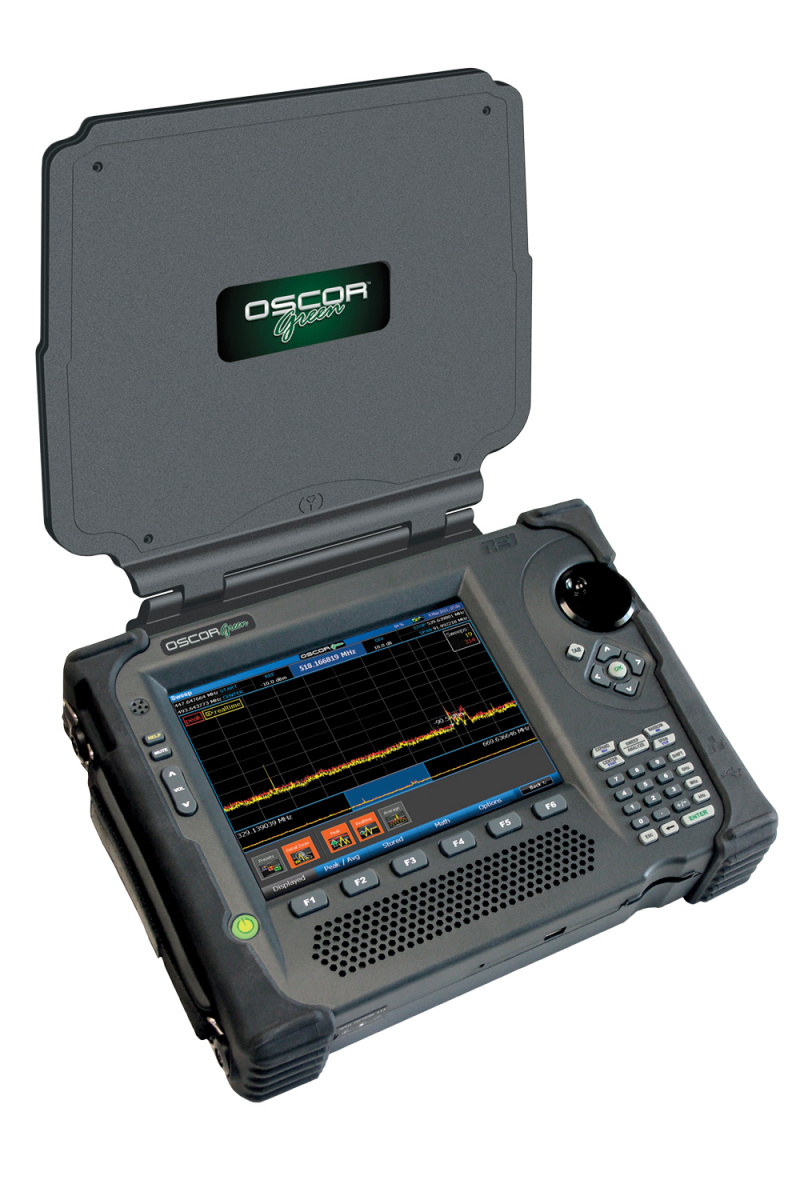

Диапазон/Скорость работы

OSCOR Green сканирует диапазон в 24 ГГц за 1 секунду с шагом 12,2 кГц. Высокая скорость сканирования, встроенные антенны, встроенное программное обеспечение, быстрая подготовка к работе, позволяют значительно экономить время при работе с OSCOR Green.

Автоматический переключатель мультиантенной системы

• Использование встроенного автоматического переключателя антенной системы позволяет получать изображение в реальном времени, в диапазоне от 10 кГц до 24 ГГц (10 кГц до 8 ГГц для модели OGR - 8) без «стыков» и «мертвых зон»
• Встроенный предусилитель 10 дБ повышает чувствительность приемника.
• Встроенный аттенюатор от 0 до -30 дБ позволяет работать вблизи мощных передатчиков.
• Захват и обнаружение всех активных сигналов. Нет потерь, из-за ограниченного диапазона антенн или необходимости переключения внешних антенн.

Компактность

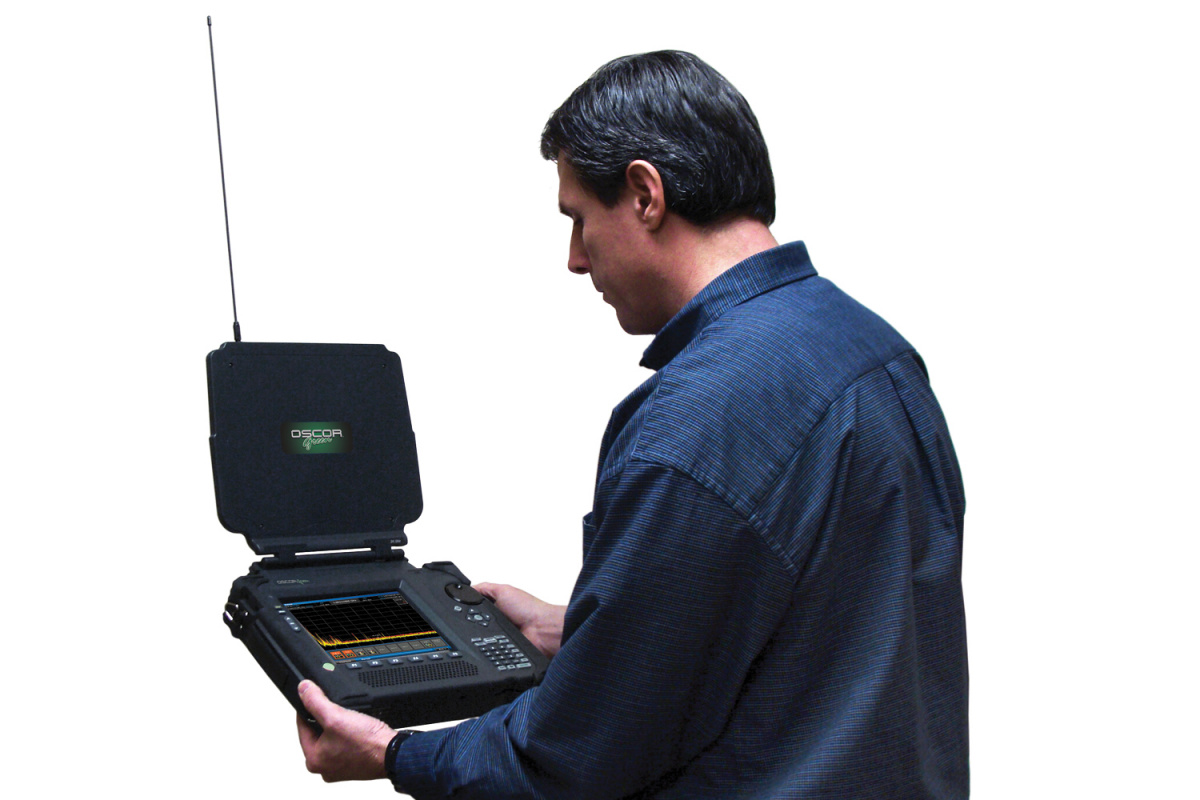

Легкий вес (до 4 кг), небольшие габариты, позволяют использовать OSCOR Green мобильно, для сбора данных и анализа сигнала на местности. Встроенные антенны и программное обеспечение позволяют легко развертывать прибор для захвата и сравнения спектра сигналов в различных местах.

Запатентованный трассировочный анализ для быстрого обнаружения сигнала

Помимо компактного размера, высокой скорости и мобильности, разработанная REI функция трассировочного анализа добавляет возможность полного анализа спектра сигналов на экране приборе без необходимости использования дополнительного компьютера. Функциональные возможности программного обеспечения трассировочного анализа и удобная навигация меню OSCOR Green позволяют добиться высокой производительности.

Создание списка сигналов

На основе трассировочного анализа, по пиковым значениям, создается список сигналов. Кроме того, можно создавать списки сигналов для различных мест с последующим сравнением этих списков.

• Создание списка сигналов из трассировочного анализа по соответствующему алгоритму
• Многократное создание списка сигналов, за один проход в секунду.
• Анализ нестабильных сигналов (с пакетной передачей, с изменяющейся частотой)

Сонограмма

Просмотр растровой спектрограммы (сонограммы) получаемой от трассировочного анализа за период времени.

Динамическое отображение спектрограммы постоянных сигналов NEW!

Динамическое отображение спектрограммы постоянных сигналов позволяет выявлять спектр активного сигнала в сложной радиочастотной обстановке, использует динамическое цветовое изменение для визуального отделения сигнала от окружающего шума или многочисленных переходных сигналов.

Временные (не повторяющиеся) сигналы отображаются в более темных цветах (синие и зеленые) и исчезают быстро, в то время как постоянные сигналы отображаются в ярких цветах (красные и желтые). Это позволяет легко идентифицировать постоянные сигналы, в присутствии помех.

Детализированная запись спектрограммы «Водопад» NEW!

Позволяет записывать детальную информацию о спектрах сигналов за продолжительный период времени, более 30 часов, и затем детально анализировать.

Запись и просмотр Спектрограммы позволяет выявлять активность передатчиков с псевдослучайной перестройкой частоты (ППРЧ), импульсных и многих других. OSCOR Green позволяет вести запись спектрограммы «Водопад» с минимальным разрешением 24.4 кГц (каждые 10 секунд минимум)

Демодуляторы

• ЧМ широкополосный
• ЧМ узкополосный
• АМ широкополосный
• АМ узкополосный
• С поднесущей
• С одной боковой полосой частот

Полосы ПЧ демодуляторов

• Аудио: 200 кГц, 12,5 кГц, 6,25 кГц, 2 кГц
• Видео: 12,75 МГц, 6,375 МГц

Видеорежим

• NTSC, PAL, SECAM
• ЧМ или АМ широкополосный демодулятор
• Просмотр демодулированного видеосигнала на экране
• Анализ осциллограммы демодулированного сигнала без прерывания сканирования спектра.

Анализ сигнала и локализация

Обнаруженный сигнал легко можно локализовать по изменению относительного уровня RSSI и используя функции локализации в ближней зоне приема.

Осциллоскоп

Отображается демодулированный сигнал в виде осциллограммы.

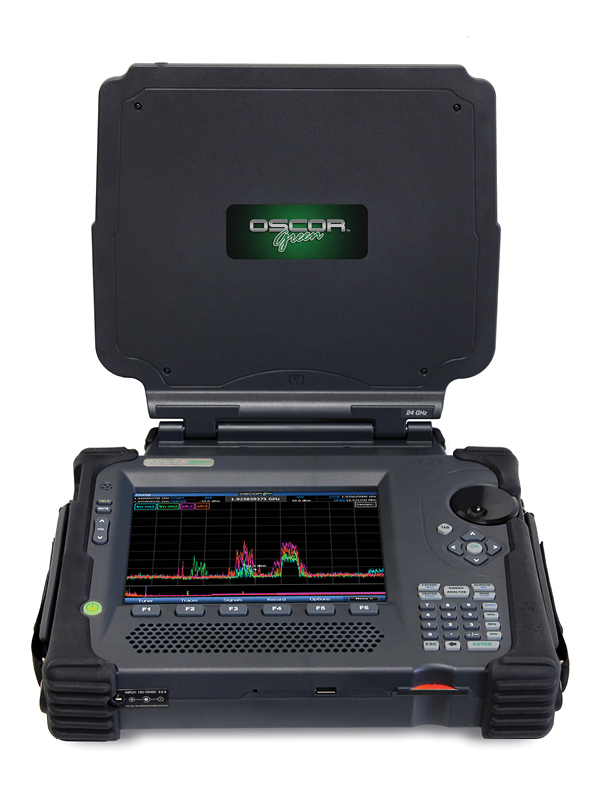

Органы управления и разъемы

1. Разъем подключения внешней антенны
2. Антенная панель с автоматическим переключением (использует 5 различных антенн)
3. Разъем наушников
4. Активный экран высокого разрешения 21,3 см
5. Ручки для переноски
6. Клавиши управления функциями экранного меню
7. Клавиша питания
8. Встроенный динамик
9. Разъем питания (зарядки батареи)
10. USB порт для подключения внешних устройств (накопитель, мышь, клавиатура)
11. Слот карты Compact Flash для хранения данных
12. Резиновое покрытие
13. Цифровая клавиатура
14. Клавиши управления меню
15. Ротатор настройки

1. Входы антенной панели: 8 ГГц – 24 ГГц (только в OGR-24)
2. Управление антенной панелью
3. Антенный вход: 10 кГц – 8 ГГц
4. Выход несущей
5. Выход ПЧ
6. Вспомогательный порт управления Универсальным зондом
7. Дополнительный вход ВЧ: 0 – 8 ГГц

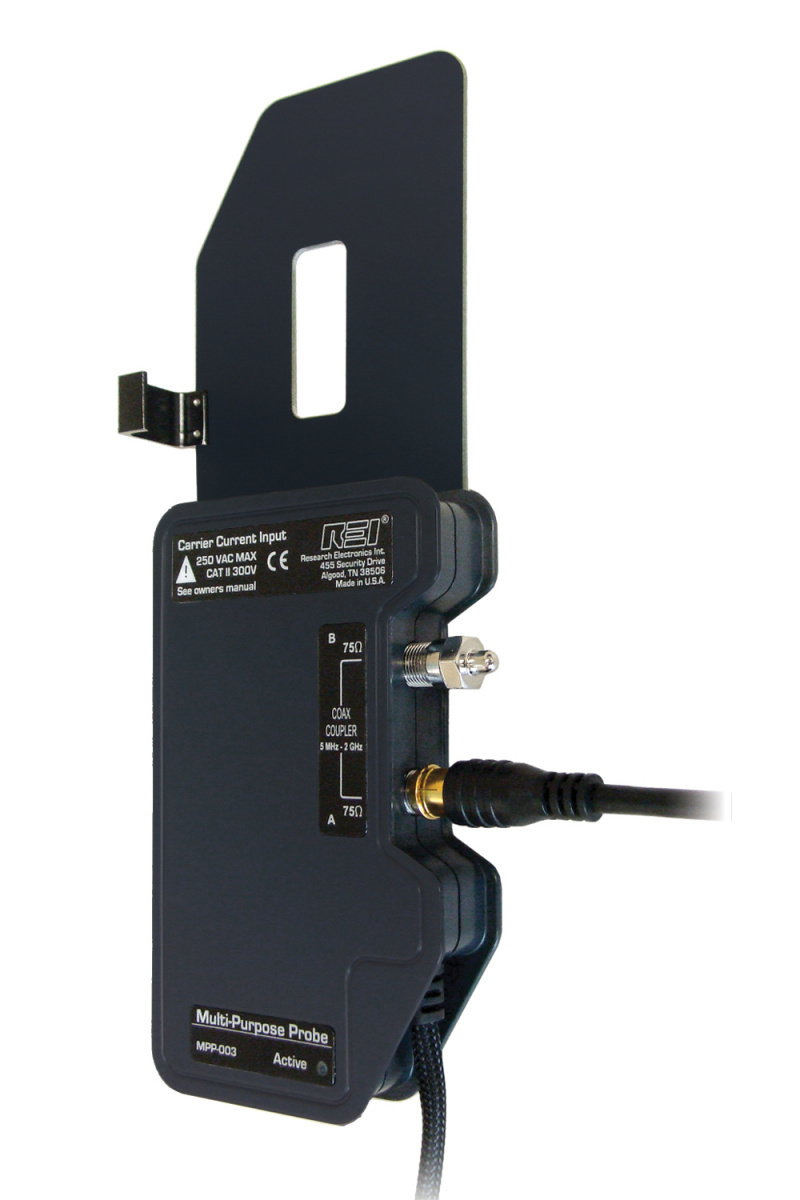

MPP - Универсальный зонд (поставляется в комплекте)

Универсальный зонд подключается к дополнительному порту для выявления:

• Несущих сигналов в проводных линиях
• CATV для прямого подключения к линиям кабельного телевидения
• Коаксиальный (F разъем) для прямого подключения и общих измерений (75 Ом, терминал кабеля в комплекте)
• VLF – для анализа низкочастотных сигналов радиодиапазона от 20 кГц до 20 МГц.
• Инфракрасный датчик для выявления сигналов в диапазоне 700-1100 нм.
• Оптический датчик для выявления передатчиков видимого диапазона 450-1100 нм.

Технические характеристики:

Радиочастотная система

• Частотный диапазон: 10 кГц – 24 ГГц
• Средний уровень шумов на дисплее (с разрешением 25 кГц):
  • Без предусилителя -100 дБм
  • С предусилителем -110 дБм
• Скорость сканирования: 24 ГГц в секунду
• Предусилитель: до 8 ГГц = 10 дБ
• Аттенюатор: до 24 ГГц = 0 дБ, -10 дБ, -20 дБ, -30 дБ
• Динамический диапазон: 90 дБ, по интермодуляционным помехам (SFDR): 80 дБ

Аудио система

• Тип демодуляторов: АМ (амплитудная), FM (частотная)
• Полосовые фильтры: 800 кГц, 200 кГц, 12,5 кГц, 6,25 кГц, 2 кГц
• Фильтры поднесущей: 6,25 кГц, 12,5 кГц, 200 кГц
• Выход на наушники (наушники в комплекте)
• Встроенный динамик

Видеосистема

• Формат: NTSC, PAL, SECAM
• Демодуляторы: AM, FM
• Фильтры: 12,75 МГц, 6,375 МГц
• Фильтры поднесущих: 6,25 кГц, 12,5 кГц, 200 кГц

Антенная система

• Встроенная антенная система с автоматическим переключением:
  • Частотный диапазон: 10 кГц – 24 ГГц
• Направленная антенна DA-8000:
  • Частотный диапазон: 1,5 ГГц – 8 ГГц

Входы/Выходы

• ВЧ вход Aux RF: от 10 кГц до 8 ГГц
• Выход ПЧ: 75 МГц @ 25 МГц (ширина полосы)
• НЧ выход: 6 МГц
• Расширение: Aux – порт для подключения Универсального зонда

Интерфейс пользователя

• Встроенный сенсорный экран 8,4”
• Программные кнопки и оптический вращающийся переключатель
• Порт USB (типа A): для подключения периферии (клавиатура, мышь)

Источник питания

• Универсальный источник питания (в комплекте): 100-240 В, 50-60 Гц
• Съёмная батарея: литий-ионный аккумулятор, автономное время работы 2-3 часа

Внешняя память

• Слот для подключения флэш-карты (CF)
• Порт USB-A Port

Механические данные

• Размеры прибора: 29,2 x 33,5 x 7,6 см
• Вес прибора с батареей: 4,4 кг

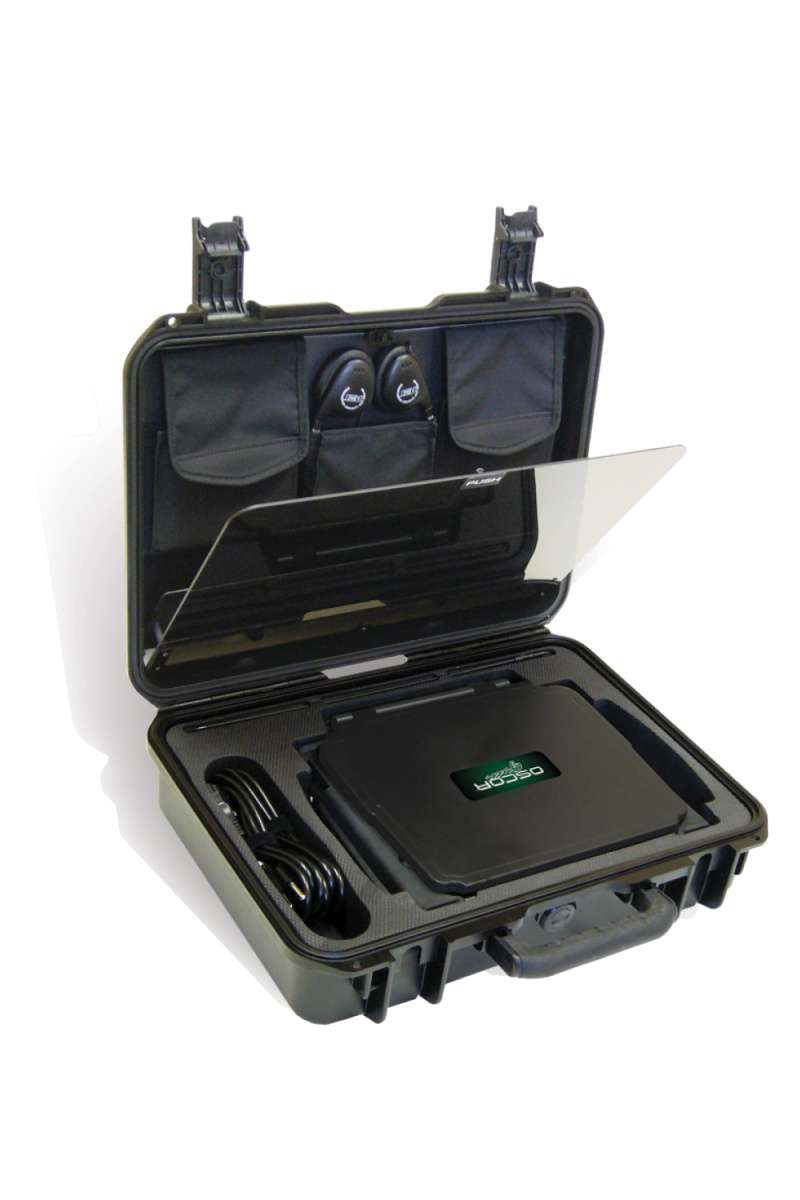

• Размеры транспортного кейса: 14 x 37,8 x 49,5 см
• Вес кейса с прибором и аксессуарами: около 9,5 кг
• Рабочая температура: от 0°C до +50°C

Комплект поставки:

1. Портативный анализатор спектра OSCOR Green – 24ГГц
2. Блок питания 15В
3. Шнур питания US
4. Шнур питания Euro
5. Аккумуляторная литиевая батарея
6. Штыревая Антенна - подключается вверху антенной панели.
7. Карта памяти Compact Flash – установлена в прибор
8. Универсальный зонд - MPP
9. Наушники
10. Принадлежности универсального зонда: шнур электрический с зажимами типа «крокодил», адаптер SMB-SMA, терминатор (заглушка) 75 ОМ, запасной стилус.
11. Направленная антенна – с кабелем и зажимом

Обновление программного обеспечения OSCOR Green

1. Перейдите на сайт производителя
2. Скачайте новую версию ПО - OSCOR_Green_Firmware_Update.zip
3. Распакуйте архив
4. Скопируете на USB-флешку файл Green201601061630.o2update.
5. Вставте USB-флешку в прибор
6. Важно!!! Зарядите прибор, (нельзя прерывать питание в процессе прошивки).
7. Из главного меню,перейдите по вкладке F6, выбирите Update, укажите расположение файла Green201601061630.o2update, нажмите - Yes.
8. Прибор несколько раз перезагрузится (2-3 раза), обновление займет несколько минут, не прерывайте процесс!
9. После успешного обновления USB-флешку можно извлечь.
